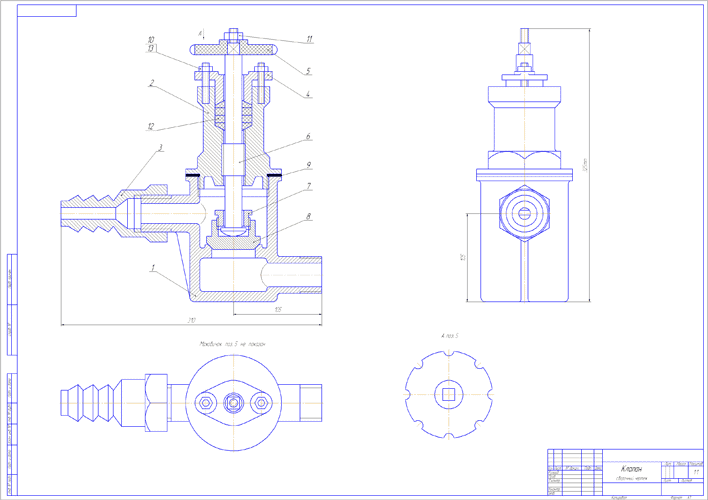

49. Клапан.

Чертеж клапана. Данный клапан предназначен для пропускания жидкости.

• Сборочный чертеж клапана, формат А1;
• Спецификация.

Объем архива ZIP - 40КБ

Скачать чертеж

---

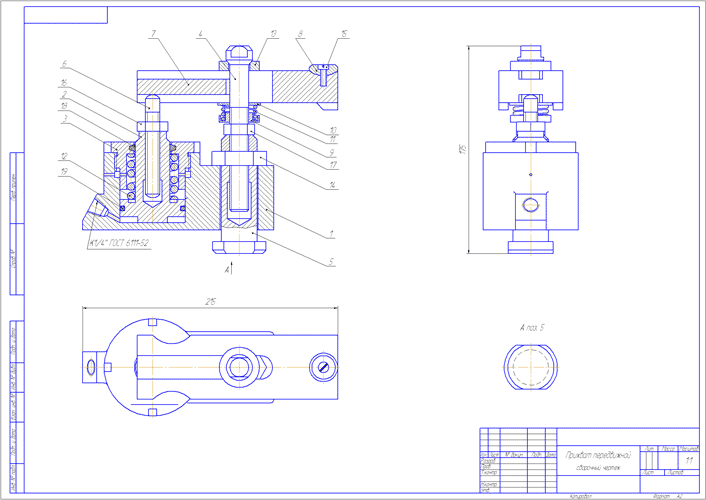

50. Прихват передвижной.

Чертеж передвижного прихвата. Передвижной гидравличиский прихват предназначен для зажима обрабатываемых деталей на строгальных, фрезерных и сверлильных станках.



• Сборочный чертеж передвижного прихвата, формат А2;
• Спецификация.

Объем архива ZIP - 53КБ

Скачать чертеж

---

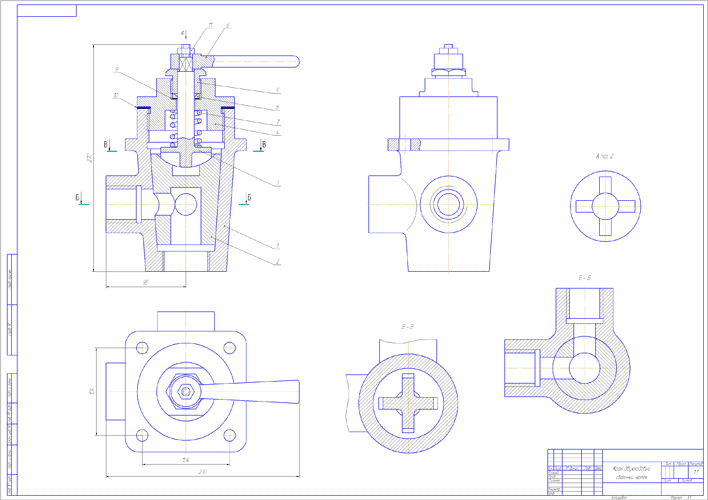

51. Кран двухходовый.

Чертеж двухходового крана. Данный кран устанавливается на трубопроводах. Газ или жидкость, поступающая через нижнее отверстие в кран, расходится по двум трубопроводам.



• Сборочный чертеж двухходового крана, формат А1;
• Спецификация.

Объем архива ZIP - 42КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.

---

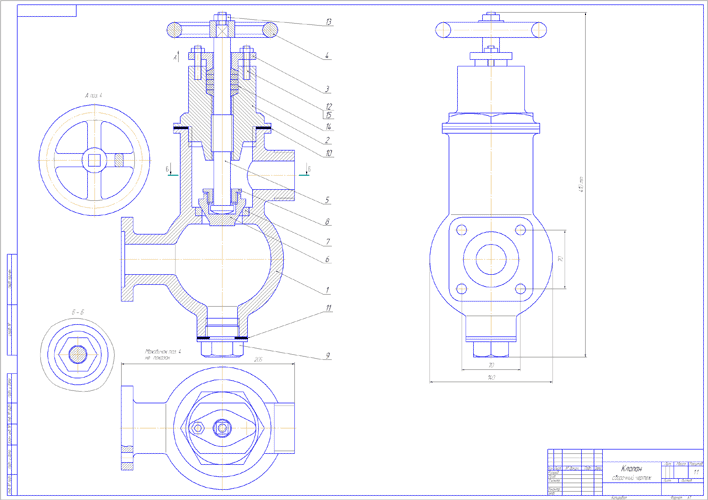

52. Клапан.

Чертеж клапана.Данный клапан предназначен для изменения величины потока воды, проходящей по трубопроводу, а также для переодических отключений одной части трубопровода от другой.



• Сборочный чертеж клапана, формат А1;
• Спецификация.

Объем архива ZIP - 46КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.

---

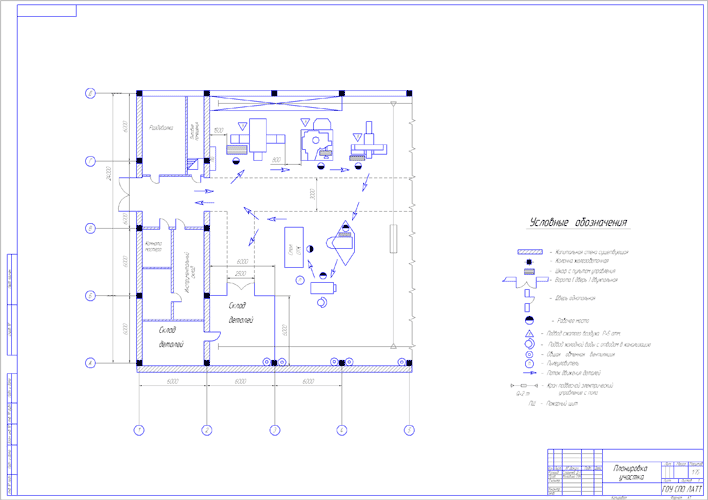

53. Планировка участка механической обработки.

Чертеж участка механической обработки детали корпус.



Объем архива ZIP - 28КБ

Скачать чертеж

---

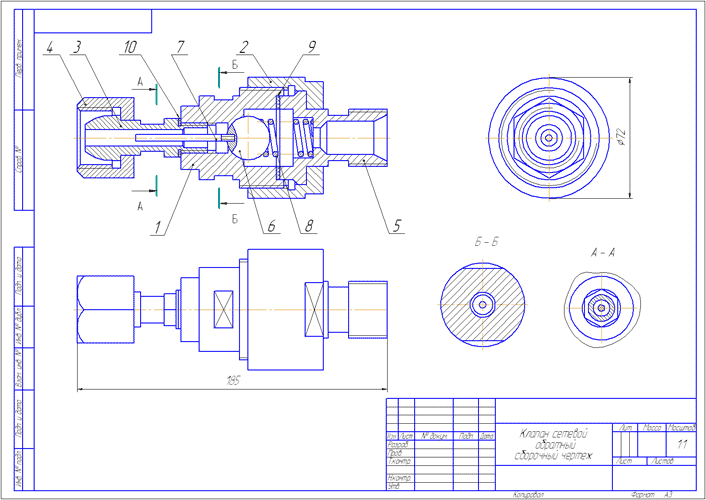

54. Клапан сетевой обратный.

Чертеж клапана сетевого обратного. Обратный сетевой клапан предназначен для предохранения газопроводной сети с горючим газом от случайного попадания в неё кислорода или воздуха.



• Сборочный чертеж обратного сетевого клапана, формат А3;
• Спецификация.

Объем архива ZIP - 32КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.

---

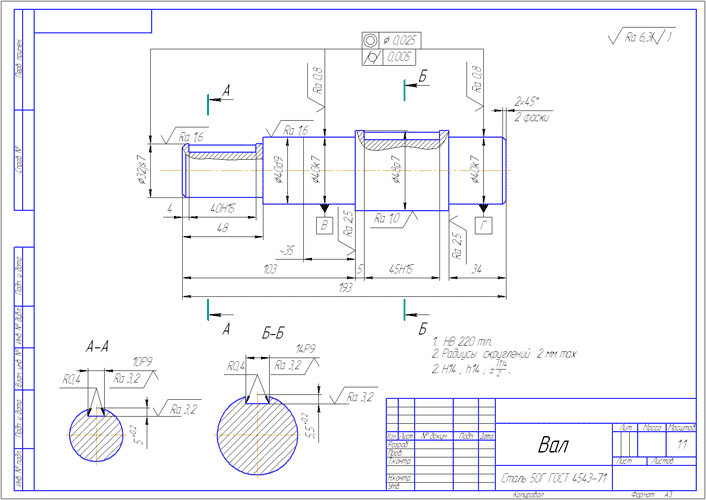

55. Вал.

Чертеж вала, формат А3.





Объем архива ZIP - 18КБ

Скачать чертеж

---

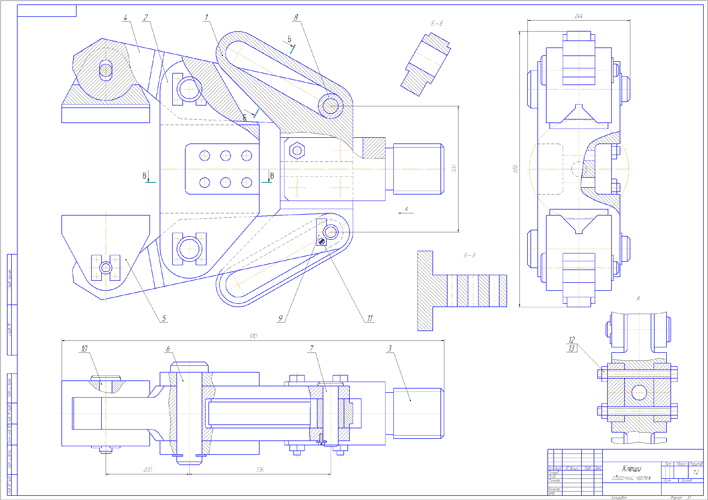

56. Клещи.

Чертеж клещевого захвата. Клещи являются грузозахватным устройством манипулятора и служат для механической подачи и поворота поковок на крупных прессах и молотах.



• Сборочный чертеж клещей, формат А1;
• Спецификация.

Объем архива ZIP - 54КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.
