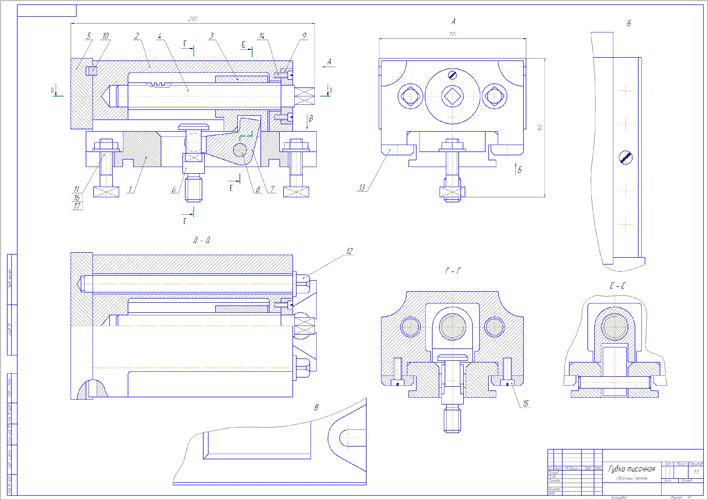

41. Губка тисочная.

Чертеж губки тисочной. Губка тисочная подвижная является частью универсальной оснастки гидравлических столов металлорежущих станков.

• Сборочный чертеж тисочной губки, формат А1;
• Спецификация.

Объем архива ZIP - 51КБ

Скачать чертеж

---

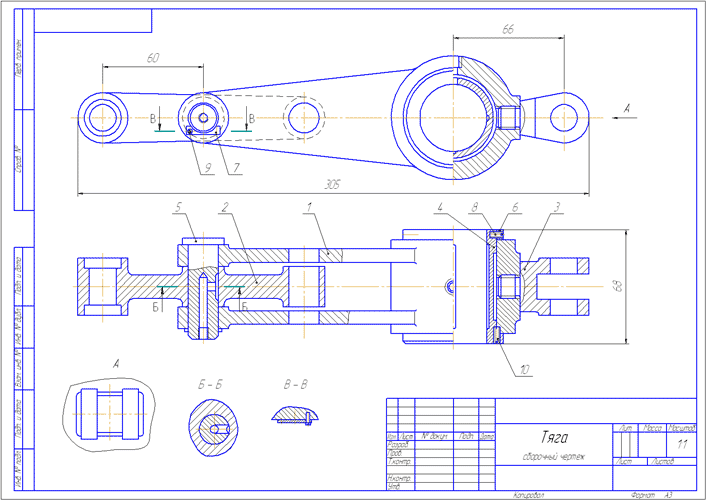

42. Тяга.

Чертеж тяги. Тяга является промежуточным звеном механизмов различных машин.

• Сборочный чертеж тяги, формат А3;
• Спецификация.

Объем архива ZIP - 41КБ

Скачать чертеж

---

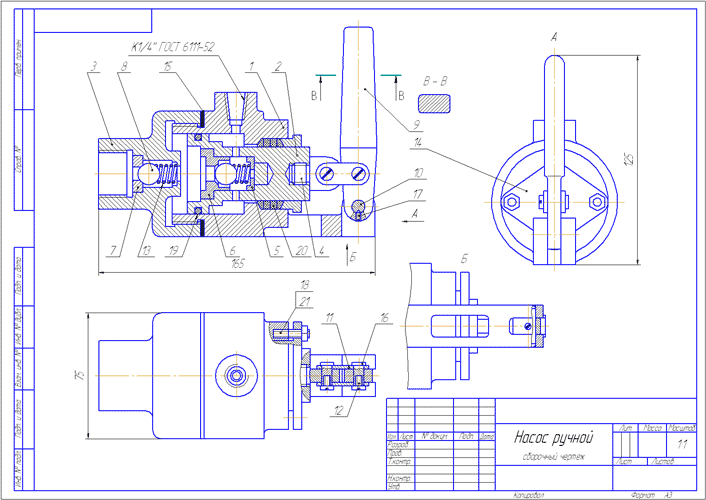

43. Насос ручной.

Чертеж ручного насоса. Ручной насос данной конструкции является поршневым двойного действия.

• Сборочный чертеж ручного насоса, формат А3;
• Спецификация.

Объем архива ZIP - 62КБ

Скачать чертеж

---

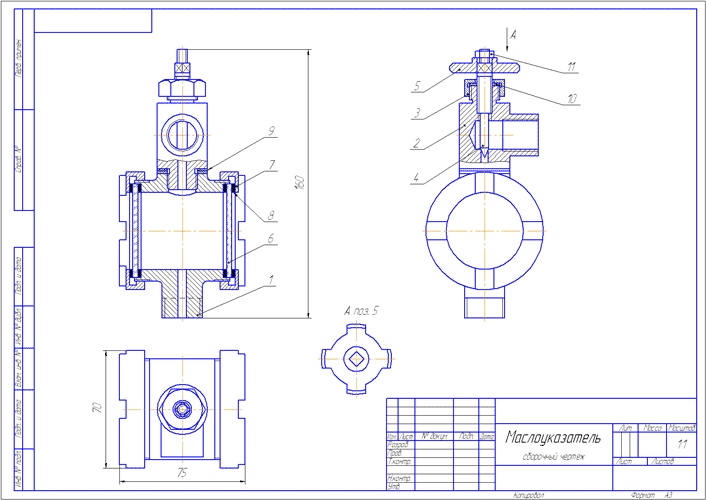

44. Маслоуказатель.

Чертеж маслоуказателя. Маслоуказатель монтируется на маслопроводе от насоса к гидравлическому цилиндру механизма подачи (перемещения инструмента или детали) металлорежущего станка. Назначение маслоуказателя - изменять скорость поступления масла из насоса в цилиндр и, следовательно регулировать время наполнения цилиндра маслом.

• Сборочный чертеж маслоуказателя, формат А3;
• Спецификация.

Объем архива ZIP - 32КБ

Скачать чертеж

---

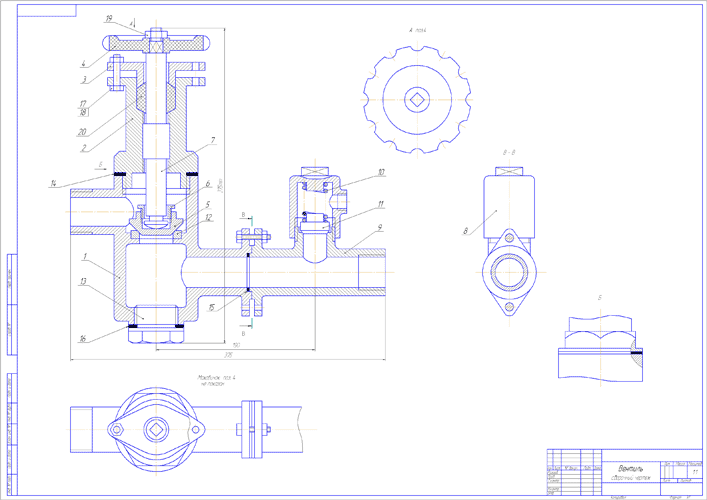

45. Вентиль.

Вентиль предназначен для изменения расхода жидкости (или пара), проходящей по трубопроводу (от котла), а также для периодического отключения одной части трубопровода от другой.



• Сборочный чертеж вентиля, формат А1;
• Спецификация.

Объем архива ZIP - 50КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.

---

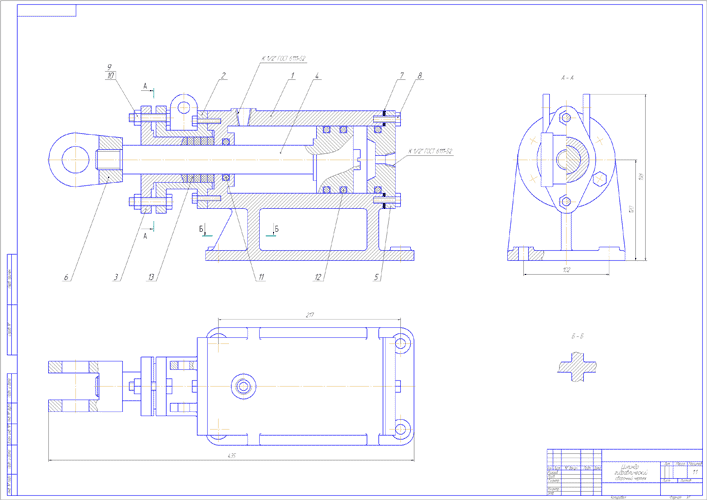

46. Цилиндр гидравлический.

Гидравлические цилиндры являются основным звеном гидроприводов, которые широко применяются в различных приспособлениях и устройствах металлорежущих станков и автоматических линий.

• Сборочный чертеж гидравлического цилиндра, формат А1;
• Спецификация.

Объем архива ZIP - 41КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.

---

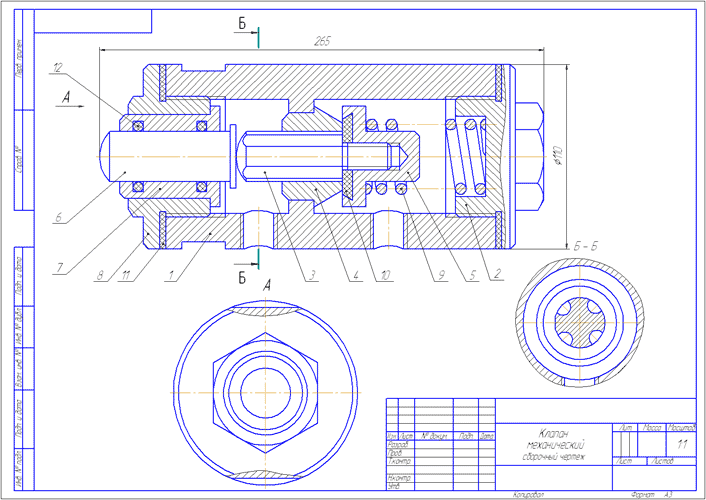

47. Клапан механический.

Чертеж клапана механического. Данный клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости.

• Сборочный чертеж механического клапана, формат А3;
• Спецификация.

Объем архива ZIP - 37КБ

Скачать чертеж

---

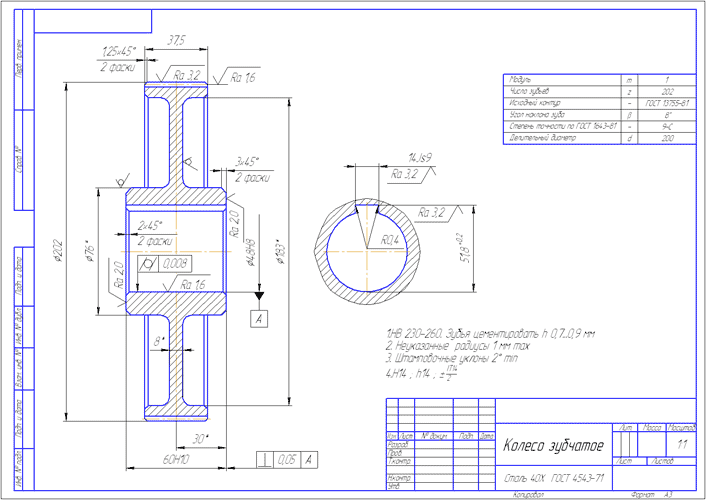

48. Колесо зубчатое.

Чертеж зубчатого колеса

• Сборочный зубчатого колеса, формат А3;
• Спецификация.

Объем архива ZIP - 23КБ

Скачать чертеж
