9.Тяга.

Чертежи тяги. Тяга применяется в качестве промежуточного звена механизмов различных машин. Пять чертежей формата А3 и один чертеж формата А4.



• Сборочный чертеж тяги;
• Деталировка (стержень, полувкладыш правый, полувкладыш левый, крышка, втулка);
• Спецификация.

Объем архива ZIP - 107КБ

Скачать чертеж

---

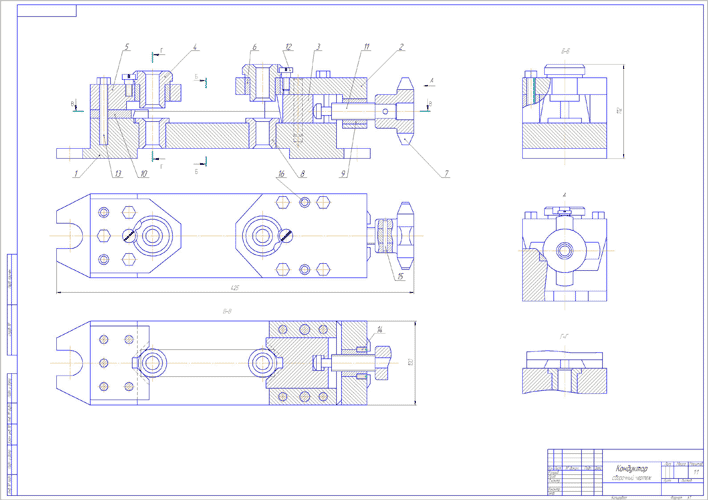

10.Кондуктор.

Чертеж кондуктора. Данный кондуктор предназначен для быстрой и точной установки обрабатываемой детали на сверлильном станке, обеспечивает надежное закрепление детали и нужное направление режущего инструмента.

• Сборочный чертеж кондуктора (формат А1);
• Спецификация.

Объем архива ZIP - 53КБ

Скачать чертеж

---

11.Клапан.

Чертеж клапана. Клапан используют для изменения давления или скорости движения жидкости по трубопроводу.





• 3D модели сборки и всех деталей;
• Сборочный чертеж клапана (формат А1);
• Спецификация.

Объем архива ZIP - 56КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.

---

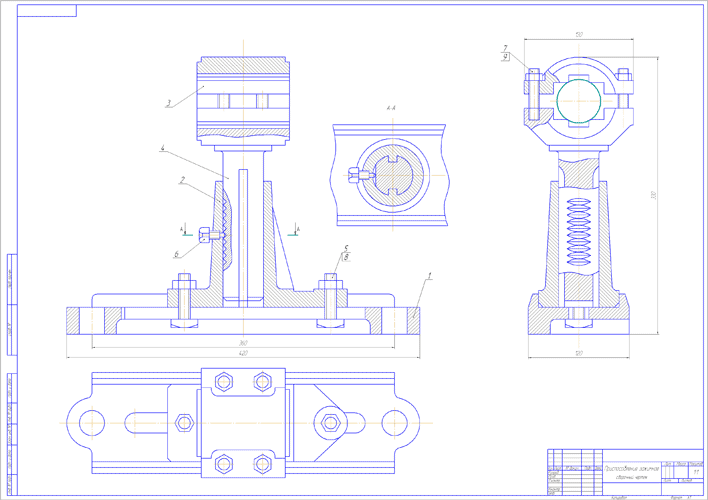

12.Приспособление зажимное.

Чертеж зажимного приспособления. Данное зажимное приспособление используется при резании длинных труб и прутков разного диаметра.



• Сборочный чертеж зажимного приспособления (формат А1);
• Спецификация.

Объем архива ZIP - 36КБ

Скачать чертеж

---

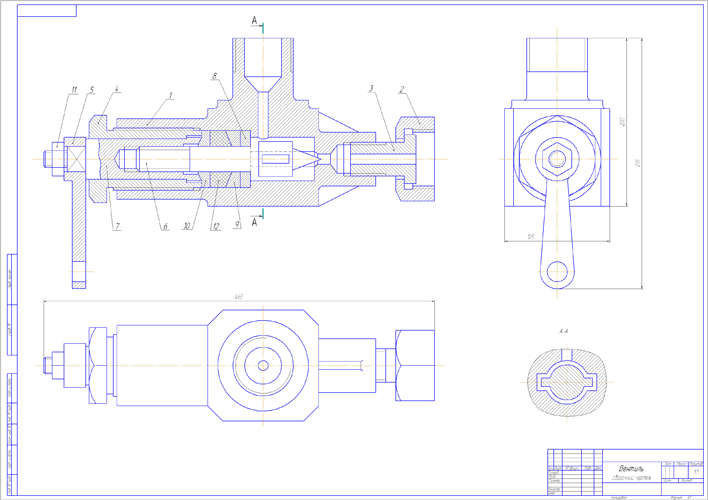

13.Вентиль.

Чертеж вентиля. Вентиль даннной конструкции применяется для регулировки давления выпуска газа из балона (вентилем можно поддерживать приблизительно постоянным давление газа на выходе, но значительно меньшим, чем в балоне), так как по мере расхода газа давление в балоне понижается.

• Сборочный чертеж вентиля (формат А1);
• Спецификация.

Объем архива ZIP - 34КБ

Скачать чертеж

---

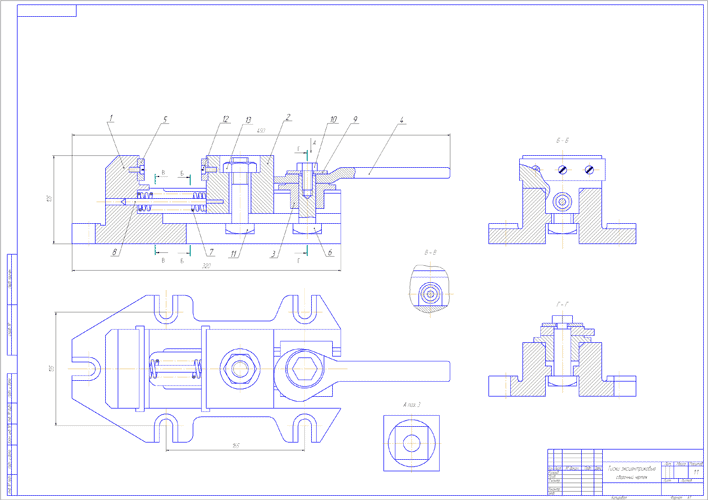

14.Тиски эксцентриковые.

Чертеж эксцентриковых тисков. Эксцентриковые тиски предназначены для зажима обрабатываемых деталей.

• Сборочный чертеж тисков в (формат А1);
• Спецификация.

Объем архива ZIP - 45КБ

Данный чертеж размещен на платной основе.

По вопросам приобретения обратитесь к администратору сайта.

Связь с администратором.

---

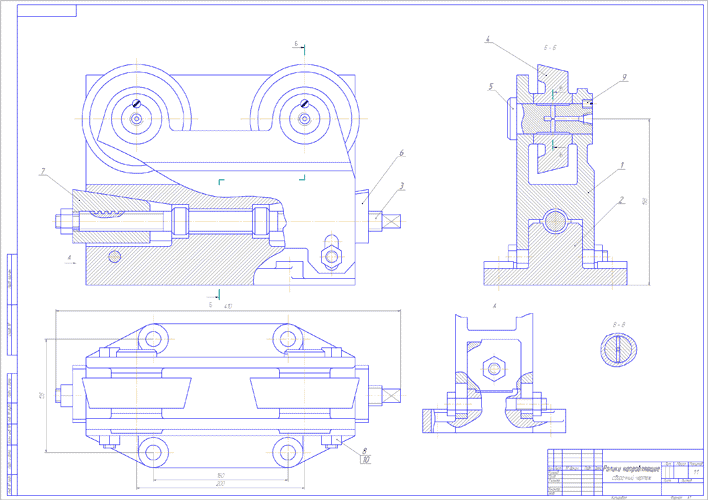

15.Ролики направляющие.

Чертеж роликов направляющих. Направляющие ролики применяются в различных транспортных устройствах для перемещения на короткое расстояние листового материала и изделий из него.



• Сборочный чертеж направляющих роликов (формат А1);
• Спецификация.

Объем архива ZIP - 48КБ

Скачать чертеж

---

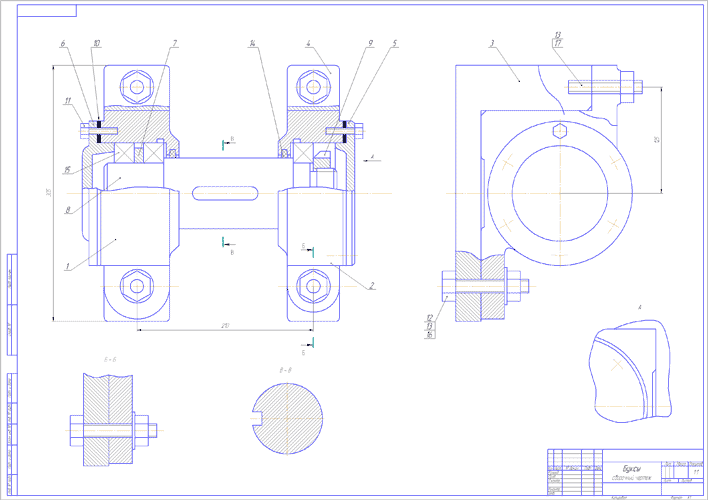

16.Букса.

Чертеж буксы. Буксы устанавливают на тележки грузоподъемного мостового крана; служат опорами для колес. Их особенностью является возможность свободного выкатывания колес из-под рамы тележки крана при ремонте.

• Сборочный чертеж буксы (формат А1);
• Спецификация.

Объем архива ZIP - 54КБ

Скачать чертеж
