Урок №13. Построение дуги окружности.
Произвольная дуга, дуга по трем точкам, дуга касательная к кривой.
В Компас 3D существует несколько способов построения дуги окружности:
- произвольная дуга;
- дуга по трем точкам;
- дуга касательная к кривой;
- дуга по двум точкам;
- дуга по двум точкам и углу раствора.
В данном уроке рассмотрим некоторые из приведенных способов.
Произвольная дуга окружности.

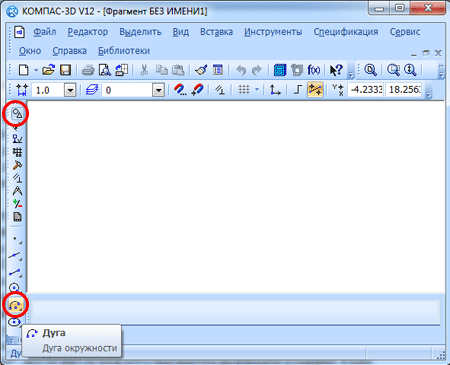

Для построения произвольного дуги, нажимаем кнопку "Дуга" в компактной панели, или в верхнем меню последовательно нажимаем команды "Инструменты" - "Геометрия" - "Дуги" - "Дуга".

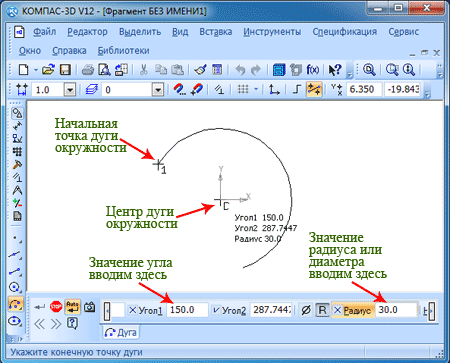

Сначала при помощи курсора задается центр и начальная точка дуги окружности. Кроме того, можно вводить местоположение начальной точки в панели свойств задав значения угла и радиуса (диаметра) в соответствующие поля, по умолчанию активен переключатель радиус. Давайте построим дугу с центром в начале координат. Начальную точку укажем с радиусом 30 мм и углом 150°, после ввода каждого параметра нажимаем клавишу Enter.

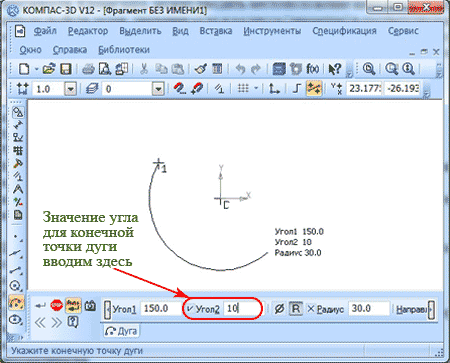

Теперь при помощи курсора или через ввод значения угла указываем координаты конечной точки дуги. Зададим, к примеру, угол 10°.
Нажимаем клавишу Enter, дуга построена

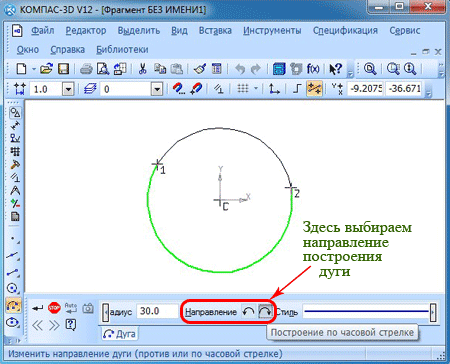

Вы, наверное, обратили внимание, что дуга строится по умолчанию против часовой стрелки. Если нужно задать другое направление, то необходимо нажать соответствующий переключатель на панели свойств (смотри рисунок выше).
Дуга по трем точкам.

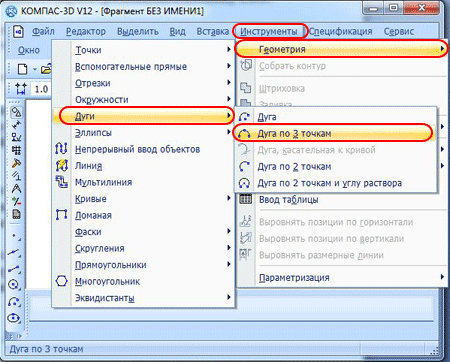

Для построения дуги по трем точкам, нажимаем кнопку "Дуга по 3 точкам" в компактной панели, или в верхнем меню последовательно нажимаем команды "Инструменты" - "Геометрия" - "Дуги" - "Дуга по 3 точкам".

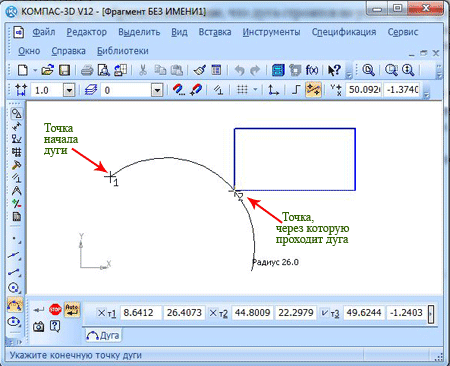

При помощи курсора последовательно указываем точку начала дуги, точку через которую пройдет дуга (к примеру, вершина прямоугольника) и конечную точку. Координаты центра и радиус система рассчитывает автоматически.
Дуга касательная к кривой.

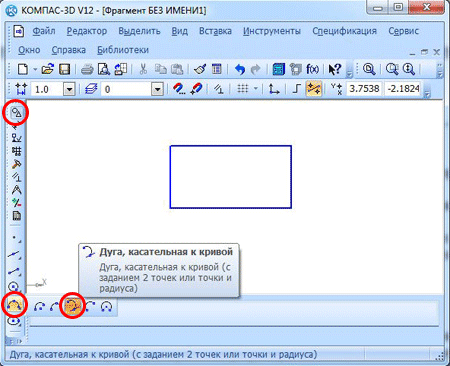

Для построения дуги касательной к кривой, нажимаем кнопку "Дуга касательная к кривой" в компактной панели, или в верхнем меню последовательно нажимаем команды "Инструменты" - "Геометрия" - "Дуги" - "Дуга касательная к кривой".

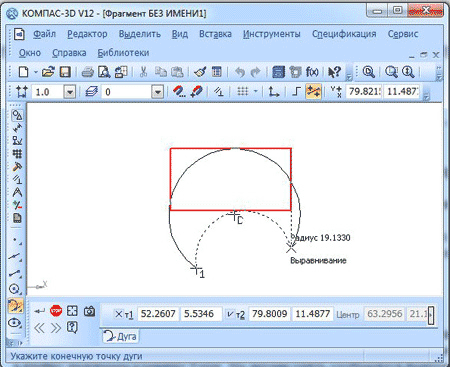

Задаем точку, через которую будет проходить дуга и конечную точку при помощи курсора. Радиус и координаты центра система рассчитает автоматически. Начальная точка дуги будет находиться в точке касания.

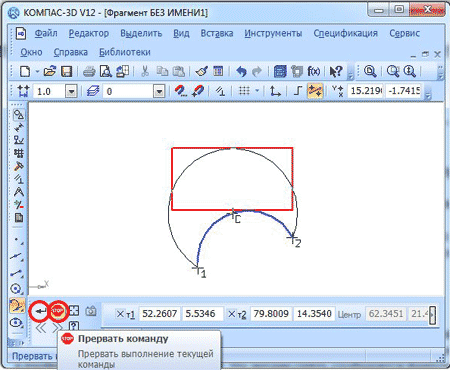

После указания точек, на экране отобразятся фантомы всех возможных вариантов построения, выбираем необходимый и фиксируем его при помощи курсора. Завершаем построение нажатием кнопок "Создать объект" и "Прервать команду".

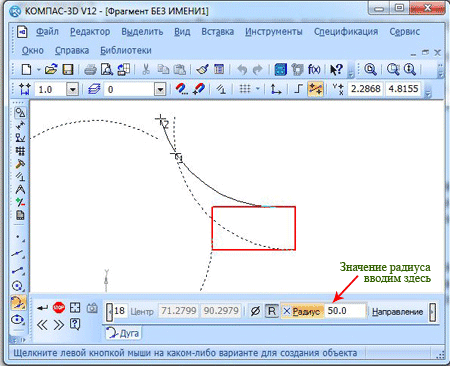

Если вам известен радиус касательной дуги, то его можно ввести в соответствующее поле на панели свойств. Для нашего примера построим дугу касательную к прямоугольнику с радиусом 50 мм, после ввода значения в ячейку нажимаем клавишу Enter. На экране опять отобразятся фантомы всех вариантов дуг.

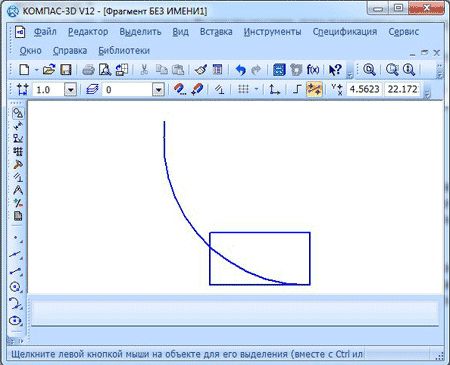

Как в предыдущем примере выбираем нужный и фиксируем.
Следует иметь ввиду, что построение касательной дуги при помощи радиуса, возможно не всегда. О невозможности построения сообщает исчезновение всех фантомов после ввода радиуса.
На этом пока все, о других способах построения дуги поговорим в следующем уроке.
